eBay Wi-Fi адаптер ELM327 для диагностики и определения ошибок автомобиля

Данный обзор написан Романом Селимовым в рамках Акции eBay и iPhones.ru по обзору аксессуаров.

Так сложилось, что я увлекаюсь автомобилями. Свой стараюсь обслуживать сам, частенько доходит и до всяких украшательств. Кто знаком с подобной тематикой, сталкивались с так называемым “Джеки Чаном” – индикатором check engine желтого цвета на приборной панели железного коня, сигнализирующем об ошибке в работе двигателя или его систем.

В сложившейся ситуации у владельца три выхода:
1. Обратиться на СТО, где подключат серьезный сканер и скажут причину “Джеки Чана”, а далее по желанию ее и устранят…возможно.

2. Воспользоваться методом “скрепки” и провести самодиагностику. Метод удобный, но здесь уже понадобятся знание основ взаимодействия с автомобилем, руководство по оному, гараж…ну и литр нефильтрованного, как вариант.

3. Провести самодиагностику, но используя такую популярную вещь, как wi-fi obd2-адаптер ELM327.

Изначально такие адаптеры были проводные и предназначались для ноутбуков. Стоит отметить, что выпускаются и по сей день, ибо позволяют по отзывам бывалых получать больше функций в приложениях для ноутбуков, хотя и без того эти приложения намного сильнее, чем таковые для iOS и Android.

Далее пошли bluetooth-адаптеры. Телефоны на Android с ними дружат прекрасно, а вот “корпорация Добра” функциональность “синезуба” ограничила до побрякушек со звуком.
Поэтому, прочитав на iPhones.ru про совместную акцию с eBay, было решено заказать именно версию wi-fi-адаптера для апробации в связке с моей Toyota Vista 2002 (правый руль для японского рынка) не только на iPad, но и на телефоне с Android. Итак, приступим.

Подключение устройства

Все довольно просто. Адаптер вставляется в obd2 разъем автомобиля. Обычно его располагают под панелью приборов водительского места, но бывает что и в моторном отсеке. Разъем типично белого цвета, трапецевидной формы. Адаптер работает уже при положении ключа зажигания в позиции “START”, но при этом потребляет достаточно энергии, поэтому все манипуляции лучше осуществлять при работающем двигателе.

Итак, адаптер в разъеме, переходим к планшету.

Заходим в настройки, wi-fi. Там должно появится устройство CLKDevices. Жмем на него и подключаемся в автоматическом режиме.

После этого напротив устройства жмем синюю стрелку и будем редактировать параметры подключения:

1. Выбираем вкладку “статичные” и вбиваем адрес IP: 192.168.0.11 маска подсети: 255.255.255.0 маршрутизатор: 192.168.0.10

2. HTTP Прокси. Непонятная настройка, так как в памяти не сохраняется, после выхода из настроек соответственно сбрасывается. Ну да пусть будет. Становимся на вкладку “вручную” и вбиваем в поле “порт” цифры 35000.

Теперь рассмотрим совместимый софт

Программа обладает набором профилей, что хорошо, но с Тойотой опять пасует. Опять же, почитав темы в интернете, сделал вывод, что с европейками дружит. Дружит так же и с корейцами. Для этого был взят на пробу Ssang Yong Actyon 2013 года. Программа шустро подключилась к автомобилю, список параметров разнообразием не блещет, но все основное есть. Разработчики из Киева обещают ее развивать.

Единственное приложение, которое хоть что то показало на Тойоте. Напряжение бортовой цепи это важно, но этого мало.

Стоит 327 рублей, доступно, но брать не стал по одной причине. Данное приложение кроссплатформенное, поэтому испробовал его на Android-телефоне. Результатов на Тойоте это не дало, хотя программа очень симпатично отрисована, делай in-dash инсталяцию да и только!

Ssang Yong Actyon 2013 быстро был подключен, программа работает, параметры показывает. Даже определила два ЭБУ: один для двигателя, второй для АКПП. это позволяет смотреть параметры в том числе и АКПП. Жаль что с Тойотой опять связать не получилось.

Подытоживая все сказанное, становится грустно, что программы из App Store оказались не особо полезны в наших условиях, так как популярность праворуких Тойот за Уралом очевидна. С автомобилем друга Ssang Yong Actyon 2013 дело прошло конечно веселее, но осадочек то остался!

Таким образом, если у вас европейский или корейский автомобиль, то программы мной описанные принесут вам пользу, адаптер работоспособный.

Если же у вас праворульный автомобиль, то совет только один: пробовать сделать как я! Для праздника на моей улице был использован телефон на Android с программой TorquePro и Hobdrive. Описывать я их не буду (думаю, редакторы не поймут, сайт то про другую сторону силы, но если попросите…), скажу лишь, что программы на ура увидели мой автомобиль, считывают много параметров, коды ошибок и прочее. Остается надеяться, что их разработчики обратят внимание и на App Store.

Где купить на Amazon: Ссылка на товар за $20
Где купить на eBay: Ссылка на товар за $20

Обзор на Автосканер для диагностики автомобиля ELM327 wi-fi v.1.5 obd2

1. Мобильность, так как диагностика может понадобиться внезапно, а таскать большую аппаратуру, либо что-то крупнее смартфона помещающегося в карман, нет никакого желания.
2. Как можно шире функционал и универсальность.
3. Чтобы была синхронизация с Виндовс, Андроид, АйОс.

Было взято на карандаш только один вариант. Ввиду того, что яблочная корпорация под синхронизацию с подобными устройствами позволяет воспользоваться только интерфейсом Вай-Фай, в отличии от Андроид, который предоставляет возможность в Блютус соединении.

Стоимость не такая уж и большая, что приятно посодействовало к покупке. И вот, после оплаты наконец автосканер приобретён.

Упаковка с лицевой части сообщает, что адаптер поставляется с сиди-диском и работает по Вай-Фай каналу, с устройствами на операционных системах АйОс, Андроид, Виндовс. И обеспечивает связь программы с электронным блоком управления автомобиля.

С обратной стороны как обычно, краткое описание с пояснением о функционале адаптера.

На наклейке написано, что этот адаптер произведён с чипом pic18f25k80 , то есть качественным и актуальным на настоящее время.

На производстве адаптера видимо соблюдаются стандарты качества, о чём свидетельствует наклейка.

Адаптер рассчитан на 16-контактный ОБД-2 разъём.

В комплекте сиди-диск маленького размера с программами.

А именно Драйвера на ПК, программы для Виндовс PCMSCAN, ScanMaster, ScanTool.net.

Программы для Андроид, такие как ДашКомманд, ОБД Кар Доктор, Торке Про. С текстовым описанием почему-то как подключить блютус-адаптер, через программу Торке.

Программы для АйОС ДашКомманд и ОБД Кар Доктор. С текстовым описанием, на подключение с программой ДашКомманд.

На момент написания обзора располагаю лишь АйОс аппаратом, модели 4s, на 9.3.6 в поиске Обд кар доктор не выдал ничего, ДашКомманд предложил только платную.

Было скачено приложение Car Scanner ELM OBD2. Оно в бесплатном варианте предоставляет богатый перечень показаний.

В Шевроле Нива разъём находится справа от кожуха рулевой колонки, при подключении и повороте ключа зажигания сначала загорелся красный огонёк, затем подключил Вай-Фай сеть OBDII к высветившейся из списка. Затем запустил программу, подключился через неё, дождался синхронизации приложения и ЭСУД, и запустил двигатель.

Программа простая, можно вбить параметры своего автомобиля.

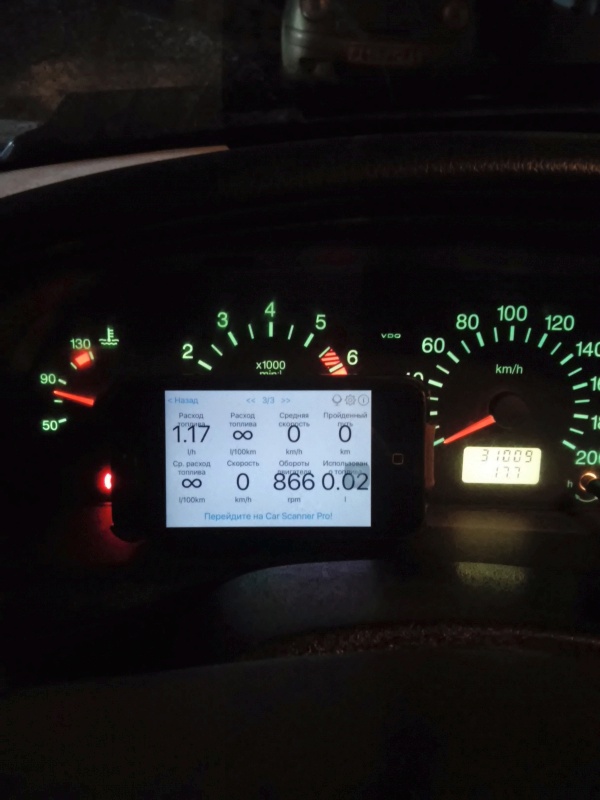

У меня высветила такие приборы.

Диагностическое устройство очень интересно и может заменить постепенно бортовой компьютер. Конечно удобнее будет диагностировать на более большом экране, но на момент написания отзыва, планшета ещё нет на руках.

Надеюсь с Вашим ЭБУ адаптер будет общаться, так как не со всеми как пишут в интернете, получается синхронизироваться. У меня Бош 7.9.7.

Благодарю интернет-магазин Онлайнтрейд.ру за наличие в ассортименте этого автомобильного диагностического сканера.

OBD-II ELM327 Wi-Fi – автомобильный диагностический сканер

Всем добрейшего дня! Сегодня мы будем рассматривать интересный девайс. OBD-II ELM327 Wi-Fi – сканер для самостоятельной диагностики автомобиля. Как становится понятно из названия, в статье будет краткое описание гаджета, а также инструкция по работе и стандартной настройке.

Обзор, характеристики

Итак, как было сказано ранее, автомобильный диагностический сканер ELM327 предназначен для диагностики автомобилей. На данный момент выпускается в двух версиях:

• 4 – самая распространённая;
• 5 – модернизированная вариация 1.4.

Различий между ними как таковых нет, но стоит отметить, что модель с версией 1.5 выпускается с возможностью подключения к сканеру через Bluetooth и Wi-Fi-соединение. Мы же будем рассматривать подключение ELM 327 через Wi-Fi.

Хотелось бы дать небольшой совет в случае покупки. Не стоит обращать внимание на цвет и форму корпуса. За исключением того случая, когда корпус имеет явные повреждения, трещины и прочее. Нежелательно покупать и использовать сканеры с кнопкой включения и выключения – это самая частая причина поломки. Помимо всего этого, спрашивайте о типе чипа. Оригинальный чип – PIC.

Чтобы сканер мог работать с вашим автомобилем и помог вычислить ошибки, необходимо проверить наличие у машины разъёма OBD-2. Список автомобилей с поддержкой стандарта OBD-II, будет прилагаться в отдельном файле с таблицей. В качестве дополнения в документе указаны расшифровки возможных проблем у авто.

Если в вашем автомобиле есть разъём OBD-II, то переходим непосредственно к самой настройке беспроводного автосканера.

Обзор адаптера и работа с ним описаны в следующем видео:

Программа Car Scanner

Данная инструкция предназначена для случая, если вы используете программу Car Scanner для, собственно, сканирования автомобиля. Поэтому советы могут быть применимы только для данного софта.

1. Вставьте ваш адаптер в разъём и запустите двигатель. Проверьте наличие кнопки на самом сканере. Если она есть, нажмите на неё. Подождите около 20 секунд и проверьте работоспособность ELM327 – на нём должны заморгать индикаторы.
2. Теперь подключимся к самому сканеру – благо, для адаптера не надо создавать отдельной сети: гаджет самостоятельно её производит. Поэтому мы просто заходим в настройки смартфона и находим сеть. Она может быть подписана следующим образом: «WiFi_OBDII», «OBDII» или «OBD2» – и подключаемся к ней.

1. Теперь займёмся настройкой программы Car Scanner. Для этого запустим её и откроем настройки (значок шестерёнки в правом углу сверху). Выбираем раздел «Подключение», где в подпункте «Тип подключения» выбираем «Wi-Fi». Проверьте правильность указанных данных в пунктах «IP-адрес адаптера» и «Порт адаптера»: в первом пункте должен стоять по умолчанию 192.168.0.10, а во втором – 35000.

Можно считать, что настройка сканера под программу Car Scanner завершена. Чтобы окончательно подключиться, просто нажмите «Подключить» в главном меню.

Программа «Torque»

Как и в случае с предыдущей, эта инструкция работает только для этого софта. Сразу отмечу, что руководство рабочее для «Torque Lite» и «Torque Pro». Поэтому сразу перейдём к пошаговой инструкции:

1. Подключаемся к Wi-Fi-сети (смотрите пункт 2 предыдущей инструкции), создаваемой нашим девайсом.
2. После того, как вы подключились к Вай-Фай адаптеру OBD-II ELM327 Wi-Fi и это отображается в настройках, заходим в программу «Torque».

1. Открываем вкладку «Состояние адаптера», где переходим по другой вкладке «Настройки» (она находится в самом конце списка).

1. Открываем следующее меню «Настройки адаптера OBD», и в открывшемся окне ищем и нажимаем вкладку «Тип подключения» и выбираем «Wi-Fi».

1. Проверяем IP-адрес девайса и порт (по стандарту 192.168.0.10 и 35000 соответственно).

На этом настройку программы «Torque» можно считать завершённой, а мы переходим к следующей.

Программа «HobDrive»

Порядок не отличается от настройки программы «Torque», за исключением внутренней конфигурации софта. Здесь нам необходимо после подключения смартфона к диагностическому Wi-Fi адаптеру ELM327 сделать следующие действия:

1. Войти в программу и открыть «Настройки соединения»;
2. Выбираем «Wi-Fi Соединение» и убираем значения по умолчанию. Вместо этого прописываем IP-адрес сканера и указывает порт. Записать необходимо именно так: 192.168.0.10:35000.

1. После этого возвращаемся в главное меню программы и находим зелёный кружочек в левом нижнем углу. Он как раз отображает состояние подключения.

Есть еще платная программа «DashCmd». Для пользователей «яблочной» продукции скачать взломанную версию возможности нет.

Подключение к компьютеру

Здесь также будет представлена пошаговая инструкция, как и в случаях со смартфонами:

1. Вставляем Вай-Фай сканер ЕЛМ 327 в разъём OBD-II, и ждём загорания на адаптере индикаторов работы.
2. Параллельно ожидаем появления на рабочем столе компьютера окна-уведомления о том, что появилась ещё одна беспроводная сеть.

1. Переходим по нему, и в новом окне выбираем из столбца слева «Обновить список сети».

1. Ждём, когда сканирование закончится и выбираем сеть сканера(как она может называться, указано в первой инструкции), нажимая кнопку «Подключить». Если подключение пройдёт успешно, появится надпись «Подключено».
2. Открываем настройки сети и вручную указываем следующие значения:

• IP-адрес меняем на 192.168.0.11 и указываем число от 11 до 254;
• В маску подсети ставим 255.255.255.0.

После этого сохраняем изменения и запускаем выбранную вами программу для диагностики автомобиля.

Итак, на этом можно завершить статью, спасибо за внимание и желаем поменьше проблем с вашим автомобилем =)
