Принцип работы заднего дворника

Система стеклоочистки включает в себя множество элементов, соединенных между собой и выполняющих одну важную функцию — очищение лобового стекла от грязи. Если по каким-то причинам система перестает работать, обзорность дороги для водителя будет ухудшена, соответственно, это может повлиять на его безопасность. Какие функции выполняет поводок стеклоочистителя, и из каких элементов состоит система — узнайте из этой статьи.

Особенности устройства и схема стеклоочистителя

Система стеклоочистки состоит из таких элементов:

1. Электродвигатель или привод стеклоочистителя. Это устройство обеспечивает нормальную работу системы, способствуя перемещению дворников по переднему, а также заднему (для универсалов и хэтчбеков) стеклу. Если редуктор стеклоочистителя выходит из строя, это приведет к неработоспособности очистителей. Привод заднего стеклоочистителя также устанавливается только в автомобили в кузове хэтчбек или универсал.
2. Держатель щетки стеклоочистителя, он же поводок стеклоочистителя, он же рычаг стеклоочистителя — щеткодержатель. На этом устройстве фиксируется само лезвие очистителя, которое перемещается по стеклу.
3. Щетка с резиновым или силиконовым лезвием. Когда она изнашивается, качество очищения лобового стекла значительно снижается.
4. Крепление щеток стеклоочистителя — конструктивный элемент самих дворников.
5. Расширительный бачок — в него заливается жидкость, которая впоследствии при включении дворников через форсунки по шлангам передается на стекло.
6. Форсунки — эти элементы монтируются на капоте, они выполняют функцию распыления воды по стеклу.
7. Резиновые шланги, соединяющие расширительный бачок и форсунки — по ним передается расходный материал.
8. В зависимости от авто, может использовать блок управления стеклоочистителем или прерыватель стеклоочистителя. Последний представляет собой реле, которое в соответствии с действиями водителя определяет частоту перемещения щеток по заданным временным интервалам. Что касается блока, то он позволяет водителю самостоятельно выставить необходимый интервал.
9. Мотор омывателя, который осуществляет подачу воды или омывающей жидкости на стекла.
10. Переключатель стеклоочистителя. Подрулевой переключатель располагается в салоне автомобиля, под рулевым колесом. С его помощью водитель может установить скорость работы дворников, а также при необходимости подать воду на стекло.
11. Тяга, которая соединяет две щетки. Благодаря ей эти элементы могут двигаться синхронно.

Фотогалерея «Элементы системы»

Принцип работы привода, двигателя и прочих узлов механизма

Если схема и устройство стеклоочистителя не вызывает вопросов, перейдем к следующему пункту — принципу работы. Держатель щетки стеклоочистителя вместе с установленным на нем лезвием передвигается влево и вправо, что позволяет практически полностью очистить ветровое стекло. Как сказано выше, с помощью переключателя водитель может отрегулировать скорость, с которой держатель щетки стеклоочистителя будет передвигаться. Некоторые современные авто комплектуются скрытыми очистителям. В данном случае механизм стеклоочистителя устанавливается под лобовым стеклом, а когда водителю нужно включить дворники, устройство выдвигает вверх этот механизм, который после отключения «спрячется» обратно.

В целом очистители для лобового и заднего стекла — это практически идентичные изделия, но и в их работе есть отличия. К примеру, держатель щетки стеклоочистителя может работать только в одном режиме, без возможности регулировки. То есть если передние дворники являются частью целой системы, включающей в себя множество элементов и блок управления, то задний дворник имеет только одну функцию. Одним из основных компонентов омывателя считается насос, предназначенный для активации электромотора системы.

Вкратце рассмотрим принцип действия системы:

1. Водитель жмет на подрулевой переключатель, подавая управляющему блоку сигнал о необходимости включения дворников, а также подаче воды.
2. Посредством работа электромотора жидкость начинает передаваться по шлангам через форсунки на лобовое или заднее стекло.
3. Держатель щетки стеклоочистителя начинает вращаться под воздействием электродвигателя, которому управляющее устройство отправило сигнал — с какой скоростью держатели должны двигаться.
4. При кратковременной подаче жидкости на стекло подается определенный объем. Когда вода перестает поступать, дворники еще какое-то время работают, обычно это 1-3 взмаха (автор видео — канал Фольксваген центр РУС-ЛАН).

Подбор щеток

При выборе дворников необходимо руководствоваться такими критериями:

1. Длина. Один из основных показателей — длина — подбирается в соответствии с моделью авто или с учетом размера уже установленного изделия.
2. Способ крепления изделий. Если кронштейны для фиксации не будет совпадать, вы просто не сможете установить изделия.
3. Качество — не менее важный критерий. Чем качественнее будут изделия, тем дольше они смогут прослужить.

Как показывает практика, качественные продукты всегда стоят дороже, а эксперты советуют не экономить на приобретении изделий, поскольку они напрямую влияют на видимость. Мы рекомендуем подбирать дворники в соответствии с маркой авто, поскольку это позволит наиболее точно выбрать необходимый размер.

Кроме того, оптимальнее всего выбирать изделия в соответствии с сезоном — они могут быть как летними, так и зимними. Следует учитывать, что зимние варианты оснащаются специальными лезвиями, которые не замерзают и не леденеют на морозе. В зависимости от ситуации, можно произвести не полную замену изделия, а только одного лезвия, разумеется, если остальные элементы поводка в нормальном состоянии.

Видео «Особенности замены»

Как производится замена очистителей без съемника и что нужно при этом учитывать — узнайте из видео (автор — канал AssistanceTV).

Disclaimer: идея начисто украдена из этого же сообщества, реализация напрочь своя.

Изначально в Lifan Smily (да и не только) режим работы заднего дворника — единственный, и называется он «всегда махать». Особенно негативно воспринимается такой режим в наступивший сезон дождей, когда на заднем стекле собираются капли, но в недостаточном для одного прохода дворника количестве. Так, приходится либо слушать скрип резины по стеклу, либо изображать робота и периодически включать-выключать дворник.

Ну к черту, я — мальчик и хочу комфорта!
Решаю проблему электроникой.

Сценарий работы должен быть примерно такой:
— при первом включении дворник машет изо всех сил, при этом запоминается время работы;
— после выключения запоминается время ожидания дворника в режиме покоя;
— вторичное включение исполняет работу дворника в соответствии с запомненными временными промежутками;
— очередное выключение сбрасывает запрограммированный режим.

Если описывать проще, то для режима работы дворника «два раза взмахнул, пять секунд подождал» необходима сначала включить дворник на два взмаха, выключить на пять секунд и снова включить.

Из электрической схемы автомобиляизвестно, что управлением взмахами дворника занимаются приходящий с +12В провод и уходящий сигнальный. По факту имеем отдельный двухконтактный разъем с обозначенными проводами с одной стороны и одиноким выключателем на другой, причем на красно-белом напряжение появляется только при включенном зажигании, и в режиме работы дворника через цепь проходит ток около 0.3А.

Такая постановка вопроса сильно порадовала и уже вскоре нарисовалась следующая схема устройства, подключаемая в разрыв цепи, непосредственно рядом с переключателем под пластиковым кожухом:

Список элементов следующий:
— регулятор напряжения L78L05ABUTR;
— микроконтроллер pic12F683;
— полевой транзистор IRLML2402;
— полевой транзистор IRML9301;
— резистор 0805, 100 кОм;
— резистор 0805, 10 кОм;
— резистор 0805, 100 Ом;
— конденсатор 0805, 4,7 мФ;
— разъем 4х2.54 с фиксацией.

Разводка платы и программа для контроллера на Hi-Tech C STD 9.60PL3 лежат на Гитхабе.

Система вышла милипусечной, дополнительно со вторым разъемом решил не возиться, сразу припаял к плате отрезанный от шлейфа родной разъем. Недостающую землю взял через О-клемму на одном из винтов, держащих пластиковый подрулевой кожух.
Несмотря на то, что фотоаппарат я свой посеял, на изображении ниже вполне угадывается собранное устройство и пятирублевая монета:

В программе поставил некоторые ограничения, так максимальное время работы дворника составляет 10 секунд, время ожидания варьируется от двух секунд до одной минуты. При несоблюдении заданных интервалов устройство считается незапрограммированным и при последующем включении дворник будет работать постоянно.

Для индикации режима работы можно использовать внешний светодиод, подключаемый к выводу 6 (GP1) микроконтроллера. В «вечном режиме» или при выключенном дворнике светодиод будет потушен, при работе заданной программы — гореть.
Я светодиод не ставил, незачем, по большому счету.

Устройство справедливо для любого автомобиля со сходной схемой разводки.

Исходники, схемы и разводки лежат на Github.

• Моторчик стеклоочистителя — как он работает
• 1. Моторчик стеклоочистителя – что это и как работает?
• 2. Ремонт моторчика стеклоочистителя – как установить причину поломки?
• 3. Замена моторчика стеклоочистителя – как снять устройство?

Данное устройство предназначается не только для автомобилей, но и практически для всех видов транспортных средств. Даже на вертолетах, кораблях и самолетах присутствуют стеклоочистители. Данное устройство имеет достаточно простой принцип работы. При включении дворников происходит удаление лишней воды или грязи на лобовом стекле. В автомобильном быту существует несколько режимов работы стеклоочистителя: с заданным промежутком времени, постоянный, одинарный. Вспомогательным механизмом является устройство, которое отвечают за подачу воды для того, чтобы удалить большое количество пыли или грязи непосредственно с лобового стекла транспортного средства.

Так, базис стеклоочистителей составляют такие детали: ось рычага, электродвигатель (устройство, которое приводит стеклоочистители в работу), рычаг щеток, сами щетки и щеткодержатель, реле стеклоочистителя, монтажный блок, корпус. Данные составные элементы являются незаменимыми в работе стеклоочистителей у автомобилей. Различные вариации в перечне элементов вызваны непосредственно различием в моделях и марках транспортных средств. В автомобилях нового поколения устанавливаются самые «навороченные» варианты стеклоочистителей. Так, очень популярными стали щетки с подогревом, а также стеклоочистители автоматические, которые, собственно, и реагируют на любые попадания воды или грязи на лобовое стекло. В целом, это все детали устройства, а значит теперь следует перейти к общим понятиям.

Автомобильные щеточки стеклоочистителя являют собою основу – самую главную деталь во всем устройстве, за которой необходимо очень пристально следить и ухаживать. Именно данный конструктивный элемент выполняет всю непосредственную работу очищения лобового стекла, вследствие чего, довольно часто встречается износ данной детали. Это происходит из-за того, что резиновая щетка контактирует с поверхностью стекла с очень большим давлением, следовательно, ее технические свойства должны располагать необходимой гибкостью и одновременно жесткость. Износ щеточек стеклоочистителя предопределяет огромное количество факторов, основным из которых является состояние погоды. Холод, жара, дождь: все эти негативные факторы могут худшим образом сказываться на состоянии и работе вышеуказанной детали.

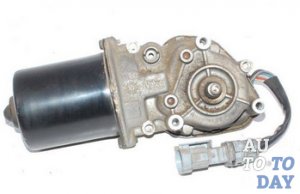

1. Моторчик стеклоочистителя – что это и как работает?

В современном мире транспортные средства, а конкретно – автомобили, оснащаются двумя стеклоочистителями. Так, данные устройства имеют двойную конструкцию для переднего стекла: в их арсенал включены две резинки, которые располагаются на щетке для еще более эффективной и плодотворной работы; а также для заднего стекла, но уже вариант одинарный. Большая часть стеклоочистителей для лобового стекла работают в основном на трех режимах. Данные режимы являют собою медленную работу, прерывистую и быструю.

Стеклоочиститель лобового стекла включает в себя определенный электрический двигатель, к которому прикреплен редуктор, щетки, систему рычагов и механизм, которые в автоматическом порядке возвращает дворники автомобиля п исходное положение. Одновременно со стеклоочистителем производится работа, которая затрагивает устройство омывателя ветрового стекла. В то время, когда этот небольшой, но достаточно важный механизм прекращает свою работу, автомобилисту следует незамедлительно подчинить это устройство, так как погода очень редко бывает предсказуема.

2. Ремонт моторчика стеклоочистителя – как установить причину поломки?

В автомобильном мире существует несколько причин, по которым стеклоочиститель не работает. Основной причиной в большинстве случаев служит отсутствие контакта между щетками и коллектором. В том случае, если после непосредственной разборки электродвигателя, после тотальной зачистки контактов не была устранена данная неисправность, скорее всего, автолюбителю понадобиться ремонт моторчика стеклоочистителя. Тем не менее, перед тем как приступить к данной процедуре, существует еще несколько вариантов, которые необходимо проверить до принятия решительных действий. В том случае, если заел редуктор, или заклинили рычаги, в системе может сработать определенный предохранитель, название которого – биметаллический. Вследствие данного процесса система также не будет отвечать автовладельцу на все его призывы к включению системы. Конечно же, если поправить положение всех вышеуказанных элементов и заменить предохранитель, можно без особого труда исправить возникшую проблему. После того, как неисправность была устранена работа стеклоочистителя должна происходить в штатном режиме.

Кроме того, бывают случаи, когда данное устройство начинает свою работу только на одной определенной скорости. Это уже другая проблема, которая заключается в неисправности переключателя или резистора. Щеточки могут и вовсе не приходить в нижнее положение, следовательно, возникает нужда в регулировке механизма остановки. Довольно часто встречаются ситуации, когда при начале работы стеклоочистителя появляются лишние звуки в ипостаси скрежета или скрипа. Если данные феномены не связаны с сухостью стекла или наличием песка под резинками щеток, то, скорее всего, проблема заключается внутри всей системы.

Конструктивное строение стеклоочистителя является достаточно легким. На пальчики прикрепляются щеточные рычаги, которые могут стать основным подозреваемым устройством источника постороннего звука. Зачастую бывает так, что механизм закисает во втулках кронштейна из-за того, что была нарушена защита, а внутрь попала грязь и вода. Если после данной проверки не было обнаружено изъянов, а звук не изменился, то следует произвести частичный ремонт или тотальную замену моторчика стеклоочистителя. Для того чтобы произвести снятие моторчика стеклоочистителя, следует обесточить всю систему электрооборудования, а уже после этого можно начинать демонтаж устройства.

3. Замена моторчика стеклоочистителя – как снять устройство?

Довольно редко моторчик стеклоочистителя как переднего, так и заднего, просто-напросто выходит из строя. Вообще, данная проблема не возникает часто, но если она застала автолюбителя в врасплох, то тут уже ничего не поделаешь, нужно будет во всем разобраться. Для того чтобы устроить ремонт поврежденного устройства, необходимо произвести его полный демонтаж, который является достаточно неприятным процессом. Примером лучше всего послужит классическая модель от ВАЗа, так как данный процесс наиболее полно продемонстрирует все мельчайшие детали. Так, процедура снятия моторчика происходит в несколько этапов. Сначала необходимо открутить все гайки, посредством которых крепятся рычаги щеток.

После этого можно снять сами рычаги с конусных шлицев привода. Если данный процесс покажется очень трудным, то на шлицы можно нанести проникающую смазку. После проделанного следует демонтировать приводы рычагов щеток с помощью снятия крепления (откручивание гаек), после чего проводится процедура снятия резиновых прокладок и пластмассовых втулок. В жгуте колодка проводов должна отсоединится и вытянуться с помощью приподнятого края уплотнителя, через определенную прорезь в перегородке моторного отсека. Следующий этап заключается в снятии стеклоочистителя.

Затем со снятого устройства нужно открутить шайбу и пружинный фиксатор, а также – отсоединить тягу. Все, осталось совсем нечего – открутить три болта крепления и достать моторчик. После того как был проведен визуальный осмотр следует заменить все негодные для эксплуатации части. Если же ремонт является невозможным, то нужно купить совершенно новый моторчик. Все, производить сборку всей системы очистки стекол следует проводить в обратной последовательности.
